Шаг обрешетки под металлочерепицу: как рассчитать и не ошибиться при монтаже

Обрешетка под металлочерепицу задает точки опоры для листа и места, куда попадут саморезы. Если шаг выбран неправильно, крепеж может пройти мимо доски, волна начнет прогибаться, а лист ляжет с перекосом. Снаружи это видно по неровным рядам, а в эксплуатации может привести к ослаблению креплений, шуму и протечкам в проблемных местах.

Главное правило простое - шаг обрешетки под металлочерепицу подбирают по шагу волны конкретного профиля. Для профилей Дюна, Монтеррей и Каскад из нашего каталога шаг волны составляет 350 мм. Значит, рядовую обрешетку под такие листы обычно размечают с таким же шагом: 350 мм по осям досок. Но первый промежуток у карниза считают отдельно.

Что называют шагом обрешетки

Шаг обрешетки - это расстояние между соседними досками, на которые опирается металлочерепица. На практике его удобнее считать по центрам досок. Так разметка получается точной, а саморез попадает туда, где лист должен прижиматься к основанию.

У металлочерепицы есть поперечная ступень. Она определяет, где лист должен лежать на доске. Поэтому шаг нельзя выбирать на глаз или делать одинаковым для всех материалов. Если расстояние между досками окажется слишком большим, лист потеряет опору. Если шаг не совпадет с профилем, крепеж может попасть не в доску, а в пустоту.

Какой тип обрешетки выбрать

Под металлочерепицу чаще всего делают разреженную обрешетку. Доски ставят не сплошным настилом, а с шагом, который совпадает с шагом волны конкретного профиля.

Тип основания зависит не только от металлочерепицы, в расчет берут угол ската, снеговую нагрузку, толщину металла, шаг стропил и сложность крыши. На пологих скатах, в ендовах и примыканиях может потребоваться более частая или сплошная обрешетка. Если доски укладывают почти сплошным настилом, между ними оставляют зазоры 10-30 мм. Они нужны, чтобы древесина могла немного расширяться и сжиматься при изменении влажности.

Рядовой шаг подходит только для основной площади ската. В нагруженных и сложных местах основание усиливают: у карниза, конька, торцов, в ендовах, вокруг дымоходов, вентиляционных труб, мансардных окон и кровельных люков. Дополнительные доски также предусматривают под снегозадержателями, кровельными лестницами, мостиками и ограждениями.

Почему первый шаг у карниза считают отдельно

Одна из частых ошибок при монтаже начать разметку с одинакового расстояния от первой доски до второй и дальше по скату. Так делать нельзя. Нижний край металлочерепицы выходит за карниз и направляет воду в водосточный желоб, поэтому первый промежуток обычно делают меньше рядового шага.

Если рядовой шаг равен 350 мм, расстояние от первой доски до второй часто составляет около 300 мм. Точное значение зависит от профиля, карнизного свеса, положения капельника и водосточной системы. Поэтому перед креплением досок лучше свериться с инструкцией к выбранной металлочерепице, приложить лист или использовать монтажный шаблон.

Первая доска у карниза должна компенсировать перепад профиля. Ее делают толще остальных или поднимают доборной рейкой. Иначе нижняя волна может провиснуть, а край листа получится неровным.

Шаг обрешетки для профилей из каталога

Для металлочерепицы с шагом волны 350 мм рядовая обрешетка идет с таким же шагом по осям досок. Это относится к профилям Дюна, Монтеррей и Каскад.



Профиль металлочерепицы	Шаг волны	Рядовой шаг обрешетки	Что учитывать
Дюна	350 мм	350 мм	У профиля выше волна, поэтому важно правильно выставить первую доску у карниза
Монтеррей	350 мм	350 мм	Первый шаг все равно считают отдельно, как и у других профилей
Каскад	350 мм	350 мм	Из-за выраженной геометрии профиля особенно важно выдержать параллельность рядов

Если используется другой профиль, нельзя автоматически брать 350 мм. У некоторых вариантов шаг волны может быть 400 мм.
В таком случае рядовая обрешетка должна повторять размер профиля.

Какая доска нужна для обрешетки

Для обрешетки обычно используют сухую обрезную доску хвойных пород. Древесина должна быть ровной, без сильного винта, гнили и крупных дефектов. Для сухих хвойных пиломатериалов ориентир по влажности не более 22%. Более сырая доска после монтажа может растрескаться или выгнуться, а это нарушит плоскость кровли.

Важно, чтобы доски были одинаковой толщины. Допустимый перепад примерно до 3 мм. Если разница больше, металлочерепица будет лежать неровно, а крепеж начнет работать с перекосом.

Ориентиры по сечению такие:

• при шаге стропил до 600 мм обычно используют доску 25х100 мм;
• при шаге стропил до 800 мм берут доску 28-32х100 мм;
• если расстояние между стропилами больше 1 м, основание нужно усиливать, например бруском 50х50 мм или доской большего сечения.

Это не заменяет расчет. Чем больше расстояние между стропилами и выше нагрузка на скат, тем жестче должна быть обрешетка.

Перед монтажом древесину обрабатывают антисептиком. Это особенно важно для утепленной кровли, где есть мембраны, вентиляционный зазор и риск накопления влаги при ошибках в монтаже.

Зачем нужна контробрешетка

Обрешетку не крепят прямо к гидроизоляционной мембране. Сначала по стропилам монтируют контробрешетку. Обычно для нее используют брусок 50х50 мм. Он прижимает мембрану и создает вентиляционный канал между гидроизоляцией и кровельным покрытием.

Этот зазор нужен, чтобы воздух проходил от карниза к коньку и выносил влагу из подкровельного пространства. Под металлочерепицей может образовываться конденсат, особенно при перепадах температуры. Если вентиляции нет, древесина дольше остается влажной, а срок службы кровельной системы сокращается.

Что проверить перед расчетом шага

Перед закупкой доски и монтажом обрешетки нужно снять основные параметры крыши: угол ската, шаг стропил, сечение стропильного бруса, длину ската, количество ендов, примыканий и выходов через кровлю.

Отдельно считают зоны вокруг дымоходов, вентиляционных труб, мансардных окон и люков. В этих местах часто требуется усиление, потому что рядовой шаг рассчитан только на основную плоскость ската.

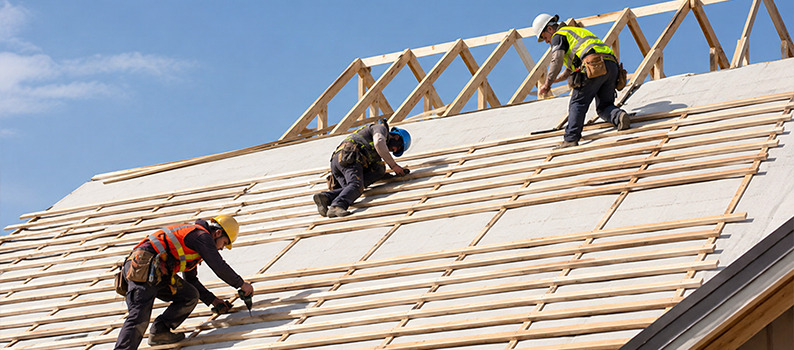

Как разметить обрешетку

Монтаж начинается с проверки основания: стропила должны лежать в одной плоскости. Если есть перепады, их исправляют до укладки металлочерепицы, иначе лист повторит неровность.

Порядок работ такой:

1. По стропилам укладывают гидроизоляционную мембрану с нахлестом.
2. Поверх мембраны крепят контробрешетку вдоль стропил.
3. У карниза ставят первую доску и выравнивают ее параллельно свесу.
4. Размечают расстояние до второй доски с учетом карнизного выноса.
5. Остальные доски крепят с рядовым шагом, например 350 мм для профиля с таким шагом волны.
6. Для контроля используют шаблон из рейки нужной длины, рулетку и шнур.

Лучше не размечать весь скат только рулеткой от каждой предыдущей доски. Так мелкая ошибка будет накапливаться. Надежнее периодически проверять общий размер от карниза и контролировать параллельность рядов.

Где нужна усиленная обрешетка

Усиленное или сплошное основание делают в местах, где кровля испытывает повышенную нагрузку или требует надежного крепления доборных элементов.

Усиление нужно в следующих зонах:

• у карниза;
• у конька;
• в ендовах;
• по торцам ската;
• вокруг дымоходов, вентиляционных выходов и мансардных окон;
• в местах примыкания к стенам;
• под снегозадержателями, кровельными лестницами, мостиками и ограждениями.

Ендова требует особого внимания. В нее сходится вода с двух скатов, а зимой там часто задерживается снег. Поэтому под ендову делают сплошное или усиленное основание с небольшими зазорами между досками для работы древесины.

Под снегозадержатели тоже нельзя рассчитывать только на случайное попадание крепежа в доску. Здесь заранее предусматривают дополнительные опоры, потому что узел воспринимает нагрузку от снега.

Ошибки при выборе шага

Ошибки в обрешетке часто становятся заметны только после укладки металлочерепицы. Исправлять их на готовой кровле сложнее и дороже, поэтому лучше проверить разметку заранее.

Чаще всего проблемы возникают, если:

• расстояние измеряют между краями досок, а не по осям;
• первый промежуток у карниза делают таким же, как рядовой шаг;
• шаг выбирают до покупки металлочерепицы и не сверяют с профилем;
• используют сырую или неровную доску;
• не усиливают основание в ендовах, примыканиях и под снегозадержателями.

Перед укладкой листов нужно убедиться, что все ряды идут параллельно карнизу, доски закреплены к каждой контррейке, а стыки досок расположены на опоре, а не в пролете.

Вывод

Шаг обрешетки под металлочерепицу зависит от геометрии профиля. Для профилей Дюна, Монтеррей и Каскад с шагом волны 350 мм рядовые доски ставят через 350 мм по осям. Первый шаг у карниза делают меньше, а первую доску поднимают по высоте профиля.

Если вы выбираете металлочерепицу для частного дома, бани, гаража или хозяйственной постройки, лучше сразу уточнить у продавца шаг волны, полезную ширину листа, рекомендуемую длину и комплектующие. В нашей компании можно подобрать металлочерепицу, рассчитать материал под конкретную крышу и проверить, какие доборные элементы понадобятся для надежного монтажа.
